Čtyřkolkové “netradičnosti” na Motocyklu 2014

Text: Ollie Roučková | Zdroj: TZ | Datum: 01.04.2014 | Zobrazeno: 11221×

Čtyřkolkové “netradičnosti” na Motocyklu 2014 Letošní pražská výstava Motocykl 2014 přinesla oproti brněnskému Motosalonu opravdu čtyřkolkové “žně” a bylo k vidění více jak 50 čtyřkolek všech možných značek. Největší stánek mezi čtyřkolkáři jako již tradičně předvedla firma Journeyman se stroji Gladiator a SMC. Letošní expozice však byla pojata i v celkem dost netradičním duchu a milovníci zajímavostí a kuriozit si na stánku Journeyman zajisté přišli na své.


Kapitoly článku

  1. Netradiční čtyřkolky
  2. Kompletní fotogalerie

Vedle sériových modelů byly k vidění speciály, které nemají asi nikde na světě obdobu. Na tři z nich jsme si posvítili trochu více a dostali jsme k zajímavým exponátům kromě fotografií i zajímavé popisy. Jezevčík, ArmyJumbo a On-road Jumbo se vám v technických přehledech představují.

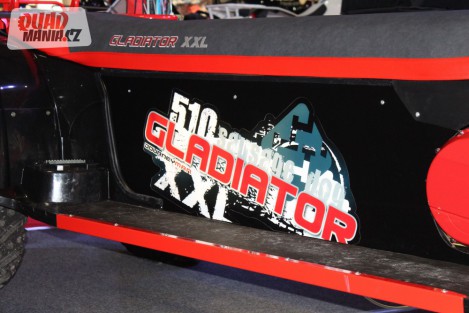

1) Gladiator 510 XXL neboli “Jezevčík”:


Naprosto jedinečná XXL čtyřkolka, pravděpodobně jediná svého druhu na světě. Jezevčík je dílem posledního československého Mistra světa v Motocyklové Šestidenní, šéfmechanika Journeyman CZ, pana Jiřího Císaře, řečeného „Car“
  • Rok výroby: 2007
  • Nasazení/použití: 2007 – 2014: vyrobeno na výstavu Motocykl 2008, marketingové, firemní akce a prezentace, předváděcí akce, dětské dny, svatby a spousta dalších zábavných a vtipných aktivit…
  • Úpravy: v zásadě jen kompletní „natažení“ všeho :)
Vše zcela původní, repase 2014 – nové plasty, nový lak rámu, komaxit kol, nosičů, přečalounění sedla, zakázkové polepy
  • Náhon kol – extraprodlouženými kardanovými hřídeli
  • 4x4 pohon - elektronicky odpojitelné, možnost uzávěrky předního diferenciálu
  • Převodovka - variátor (automatická převodovka - převody H - klasická rychlost, L – terénní redukce, N - neutrál, R - zpátečka)
  • Obsah motoru - 493 cm3, (39 Nm/5500 ot/min)
  • Brzdy – kompletně hydraulické
  • Zavěšení kol – nezávislé
  • Objem nádrže - 19 l, palivo bezolovnatý benzín 95
  • Rozměry - délka 3555 mm, šířka 1140 mm, výška 1230 mm, rozvor 1290 mm
  • Nehomologace pro 1 až 12 osob :), řidičské oprávnění sk.B (automobil)
  • CENA: z historického a nostalgického pohledu nevyčíslitelná , přesto je na prodej...

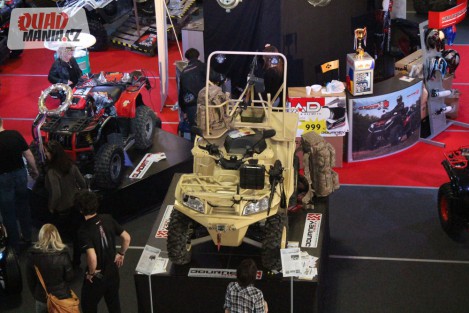

2) FR-ATV GUARDIAN – JUMBO 720R LONG:

Fast Response - All Terrain Vehicle je multifunkční vozidlo konstruované na základě komerčního typu čtyřkolky pro provádění vojenských, policejních a záchranných akcí v nepřístupném terénu. Je koncipováno jako lehký, vysoce pohyblivý prostředek s extrémní průchodností terénem a vysokým stupněm využitelného zatížení. Je transportovatelný vzdušnými prostředky včetně vrtulníků typové řady Mi-17. Posádka vozidla je dvoučlenná, kdy řidič/jezdec se věnuje řízení vozidla a sledování terénu před sebou, policista/spolujezdec sleduje okolní terén, naviguje a je schopen reagovat na nepředvídatelné situace za jízdy.
Vozidla stejné koncepce byla používána Skupinou speciálních operací SOG v Afghánistánu v operaci ISAF v letech 2007 – 2009. Nasazení čtyřkolek s lafetovaným granátometem AGS – 17 ráže 30 mm a kulometem MINIMI ráže 7,62 mm bylo vyhodnoceno jako jedno z neúspěšnějších v historii této operace.

Parametry výzbroje, výstroje a vybavení:

  1. Lafetované zbraně: granátomet AGS-17 30 mm, granátomet Mk 19, 40 mm, kulomet M240/ MINIMI 7,62 mm NATO, kulomet M2HB ráže 50.
  2. Vezené zbraně: protitanková střela RPG 7, útočné pušky Bushmaster M4 5,56 mm NATO, odstřelovací puška CheyTac 408. Chey
  3. Speciální úpravy: Blackout mode a IR světla (IR light Stealth III Gen, přídavná IR C-NITE), ochrana podvozku (STORM), výfuk s tichým provozem, zesílené rámy a nosiče, zadní ochranný rám, přední a zadní naviják, přídavná světla, přepravní systém, záložní baterie 12V, výplň pneu SLIME a další (kompletní přehled pro vážné zájemce)
  4. Cena: individuální, základní model ATV plus vybavení dle zakázky (orientační cena konkrétního vybavení na model SMC Jumbo 720R Long včetně lafety na granátomet AGS-17 cca 180.000,-)
Tento konkrétní model byl úspěšně odzkoušen a testován pro potřeby armády v roce 2013. V rámci terénního testování byla odzkoušena i ostrá střelba z granátometu AGS-17 30 mm. Pro potřeby výstavy (autentická dekorace) bylo Jumbo vybaveno lehkými kulomety UK-59 7,62 a PKT 7,62.

Technické parametry ATV:

  • Plnění motoru - EFI Delphi (USA)/karburátor Mikuni
  • Náhon kol - kardanovými hřídeli
  • 4x4 pohon - elektronicky odpojitelné, možnost uzávěrky předního diferenciálu
  • Převodovka - variátor (automatická převodovka - převody H, L, N, R, P)
  • Obsah motoru - 675 cm3,
  • Točivý moment - 60 Nm/5500 ot/min) – EFI, 57 Nm/5500 ot/min - karburátor
  • Výkon motoru - 39 kw (53 Hp) - EFI, 38 kw (51 Hp) - karburátor
  • Objem nádrže - 24 l, palivo bezolovnatý benzín 95
  • Rozměry - délka 2225 mm, šířka 1195 mm, výška 1245 mm, rozvor 1490 mm, výška sedla – 930 mm, světlá výška 300 mm
  • Barvy - dle zakázky (Mil Green, Coyote)

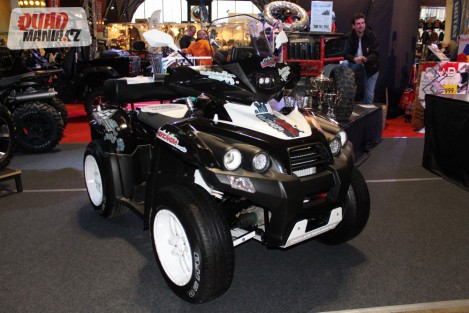

3) SMC Jumbo 720R - expediční a ON-ROAD verze:

Expedičí stroj a následná přestavba na silniční speciál Jumbo 720R on-road
  • Nasazení/použití:
  1. 2012 – 2013 – expediční stroj organizátorů ATV-Expedice.cz – více jak 4500 km na náročných expedicích v ČR, Rumunsku, Slovinsku, Chorvatsku,
  2. 2013 – 2014 - totální přestavba Koncáka na silniční speciál a dalších 7500 km v ČR, SR, Maďarsku. Úpravy pro ATV – expedice: nic, sériový stroj.

Úpravy pro přestavbu na on-road:

  • Úprava hlavy motoru (kanály, sedla, ventily, použití závodních ventilových pér, snížení hlavy)
  • Odlehčení pístu
  • Výměna CDI (odblokované + 1500 otáček)
  • Procentuální změna vyvážení klikového mechanismu
  • Úprava obohacovače karburátoru
  • Odlehčení bubnu spojky + segmentu spojky
  • Úprava vodní pumpy
  • Úprava variátoru (výměna válečku, úprava plochy řemenice + výměna řemene)
  • Změna převodového poměru na 4,20
  • Úprava sacího traktu
  • Výměna tlumiče výfuku + svody
  • Termoizolace výfuku + odstínění karburátoru
  • Snížení světlé výšky (přemístění držáků tlumičů, výměna tlumičů za nitrogeny s progresivní charakteristikou)
  • Změna geometrie přední nápravy
  • Vyvážení kardanové hřídele
  • Montáž otočné plynové rukojeti
  • Změna průměru pístů hlavní brzdové pumpy
  • Úprava elektroinstalace
  • Facelift karoserií a vlastní design polepů, komaxit kol, ramen, krytů, zakázkové čalounění sedla
  • Silniční pneu

Parametry

  • Rok výroby - 2012
  • Náhon kol - kardanovými hřídeli
  • 4x4 pohon - elektronicky odpojitelné, možnost uzávěrky předního diferenciálu
  • Převodovka - variátor (P, N, H, L, R)
  • Obsah motoru - 675 cm3, (57 Nm/5500 ot/min),
  • Výkon motoru - 38 kw (51 Hp)
  • Objem nádrže - 24 l, palivo bezolovnatý benzín 95
  • Hmotnost - 316 kg
Homologace pro silniční provoz pro 2 osoby, řidičské oprávnění sk.B (automobil), možnost odpočtu DPH
  • CENA expediční verze: jako běžné Jumbo 720R/EFI
  • CENA on-road verze: buď Vám jí sdělí přímo majitel (Koncák) nebo můžeme všichni hádat...
Každý model byl na výstavě v častém obležení a všechny speciály vzbudili i návštěvníků nebývalý zájem. Zajisté se jednalo o pěkné zpestření výstavy Motocykl 2014. Uvidíme, co přinese další ročník...
